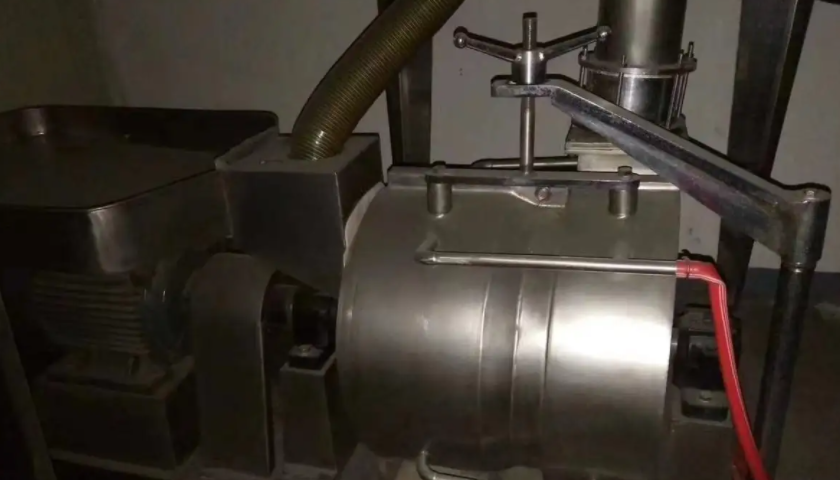

我國工業應用的氣流粉碎機主要有幾種類型:扁平式氣流磨、流化床噴射式氣流磨、循環管式氣流磨、噴射式氣流磨和靶式氣流磨。這些類型的氣流粉碎機采用扁平式氣流磨，流化床廣泛應用于噴射式氣流磨和循環管式氣流磨。
噴氣流磨物料通過螺旋進料器進入粉碎腔后，多個相對設置的噴嘴噴出高速氣流沖擊能，氣流迅速膨脹，流化床懸浮燃燒引起的沖擊，摩擦粉碎物料。在負壓氣流的驅動下，粗細混合粉通過頂部設置的渦輪分級設備強制通過分級設備，由旋風收集器和袋式除塵器收集。
粗粉受重力及其高速運行的分級設備產生的向心力拋向四壁，沉降回粉碎腔繼續粉碎。平氣流磨作為粉碎動能的高壓氣流進入粉碎腔周圍的穩壓儲氣袋，作為氣流分配站，氣流通過拉瓦爾噴嘴加速成超音速氣流，然后進入粉碎磨腔。
同時，物料通過文丘里噴嘴加速進入粉碎磨腔進行同步粉碎。由于拉瓦爾噴嘴與粉碎腔安裝成鈍角，高速噴射流促進粉碎腔內物料的循環運動，顆粒與固定靶板壁面相互沖擊、沖擊、摩擦和粉碎。在向心氣流的驅動下，細顆粒被引入粉碎機中心的出口管道，進入旋風除塵器進行收集。在向心力的作用下，粗粉被扔到粉碎腔周圍的壁上進行循環運動，并繼續粉碎。
循環管式氣流磨原料由文丘里噴嘴加入粉碎腔，高壓氣流通過一組噴嘴噴入不等徑曲率的跑道循環管粉碎腔，加速顆粒相互沖擊、沖擊、摩擦和粉碎。同時，旋流還推動粉碎顆粒沿管道向上進入分級區，在分級區向心力場的作用下分離密集的物流，細顆粒通過百葉窗慣性分級器在內層分級后排出。
粗顆粒沿滑管回到表面繼續循環粉碎。流化床式氣流磨氣流粉碎機(流化床式氣流磨)是將壓縮空氣通過拉瓦爾噴嘴加速成超音速氣流，然后射入粉碎區，使物料流態化(氣流膨脹為流態床懸浮燒開，相互沖擊)，因此每個顆粒都有相同的運動狀態。
在粉碎區，加速顆粒在噴嘴交叉口相互碰撞粉碎。粉碎后的物料通過增加的氣流運輸?shù)椒旨?jí)區，達到粒度標準的細粉通過水平布置的分級輪篩選出來，不達到粒度標準的粗粉返回粉碎區繼續粉碎。合格的細粉隨氣流進入高效旋風除塵器收集，含塵氣體經除塵器過濾凈化后排入大氣。
